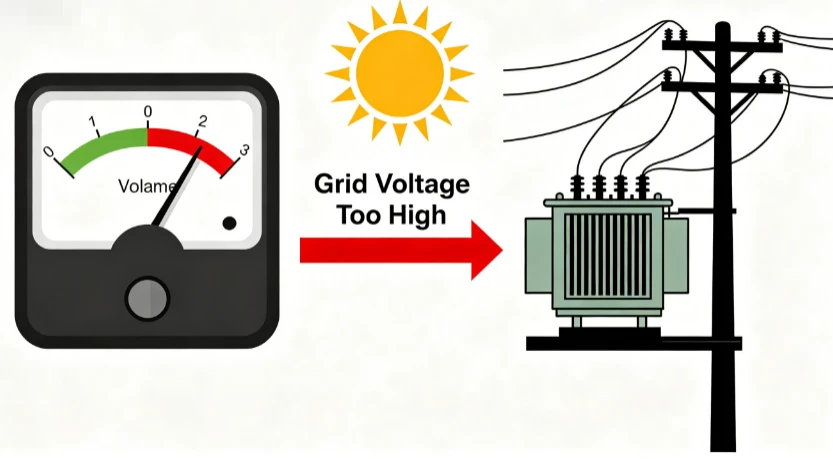

Põhjus 1: võrgupinge on liiga kõrge või liiga madal
Sümptomid
Veateated, nagu "Võrgu ülepinge", "Võrgu pinge all" või "Võrgu ulatusest väljas". Tavaliselt esineb päikeseenergia genereerimise tipptundidel (keskpäeval) ja taastub õhtul.
Selgitus
Võrku{0}}seotud inverterid peavad sünkroonima võrgu pingega. Kui pinge ületab lubatud vahemikku (nt ühefaasiline -230 V süsteem võimaldab ±10%=207–253 V), lülitub inverter välja. Levinud:
- Suur vahemaa trafost (kõrge liinitakistus)
- Paljud samas jaotuspiirkonnas asuvad PV-süsteemid tõstavad keskpäeval pinget
Lahendused
- Trafo kraani reguleerimiseks võtke ühendust utiliidiga
- Reguleerige muunduri pingekaitse läve (nõuab paigaldaja parooli ja kohalikku luba)
- Paigaldage pingestabilisaator või kasutage laiema pingevahemikuga inverterit
Põhjus 2: ülekuumenemine (liiga kõrge sisetemperatuur)
Sümptomid
Inverter rakendub sageli keskpäeval või kuumadel suvepäevadel. Korpus on puudutamisel väga kuum; ventilaatori müra võib olla vali või puududa. Viga: "Ületemperatuur", "Derating".
Selgitus
Elektroonilised komponendid tekitavad soojust. Halb jahutus põhjustab sisetemperatuuri, mis ületab kavandatud piire (tavaliselt 80–90 kraadi), käivitades termilise kaitse. Levinud põhjused:
- Inverter paigaldatud otsese päikesevalguse kätte
- Halb ventilatsioon (blokeeritud jahutusavad)
- Ventilaatori rike või tolmu ummistus
Lahendused
- Paigaldage inverter avarjutatud, hästi{0}}ventileeritud ala(nt põhjasein või räästaalune)
- Puhastage jahutusventilaatorid ja jahutusradiaatorid iga 6 kuu tagant
- Asendage vigased ventilaatorid
Põhjus 3: madal alalisvoolu poolne isolatsioonitakistus (maandusrike)
Sümptomid
Vead: "Isolatsiooniviga", "GFCI", "PV isolatsioonitakistus madal". Ilmub sageli vihmastel, udustel või varahommikul.
Selgitus
Inverter mõõdab isolatsioonitakistust PV positiivse/negatiivse ja maanduse vahel. Kui takistus langeb alla läve (tavaliselt<1MΩ), it trips due to leakage risk. Common causes:
- Kahjustatud alalisvoolukaablid või märjad MC4-pistikud
- Moodulite raamid pole korralikult maandatud
- Niiskus kombainkastis
Lahendused
- Kontrollige alalisvoolu kaableid ja pistikuid; kahjustatud osad asendada
- Veenduge, et mooduli raamid ja kinnituskonstruktsioon on usaldusväärselt maandatud
- Kasutage isolatsioonitakistuse mõõtmiseks ja rikete leidmiseks megaohmomeetrit
Põhjus 4: vahelduvvoolu liigvool või lühis
Sümptomid
Inverter rakendub suure koormuse korral. Vead: "Ülevool", "Lühis". Tavaline töö kerge või ilma koormuseta.
Selgitus
Väljundvool ületab inverteri nimiväärtust (nt 5kW inverter max ~22,7A 230V juures). Võimalikud põhjused:
- Kodu kogukoormus ületab inverteri võimsust (vahelduvvool + boiler + ahi)
- Liini lühis või leke faasi ja nulli vahel
- Sisemine väljundmooduli kahjustus
Lahendused
- Arvutage samaaegne tippkoormus – veenduge, et see jääb inverteri nimiväärtuse piiridesse
- Laske elektrikul väljundjuhtmestik ja jaotuskarp üle kontrollida
- Kui välised põhjused on välistatud, võtke inverteri parandamiseks ühendust tootjaga
Põhjus 5: PV stringi alalisvoolu ülepinge
Sümptomid
Inverter rakendub külmadel hommikutel, viga "PV Over Voltage", "Input Over Voltage". Võib taastuda, kui temperatuur keskpäeval tõuseb.
Selgitus
Päikesepaneeli avatud-vooluahela pinge (Voc) suureneb temperatuuri langedes. Külmal selgel hommikul võib pinge ületada inverteri maksimaalse alalisvoolu sisendpinge (nt 500 V või 600 V piirang). Põhjused:
- Liiga palju paneele on järjestikku ühendatud stringi kohta
- Kõrge{0}}pingepaneelid (60/72 elementi), mida kasutatakse ilma madalat-temperatuuri koefitsienti arvesse võtmata
Lahendused
- Kujundage stringi suurus ümber – tagage maksimaalne pingeajaloo madalaim temperatuurjääb alla inverteri piiri
- Asendage inverteriga, mille sisendpinge nimiväärtus on kõrgem
Põhjus 6: võrgu sagedus on vahemikust väljas
Sümptomid
Viga: "Grid Frequency Out of Range", "Freq Out". Levinud ebastabiilsete võredega piirkondades.
Selgitus
Võrgu{0}}seotud inverterid jälgivad võrgu sagedust (50 Hz või 60 Hz, tavaliselt ±0,5–1 Hz tolerants). Kui sagedus kõigub liiga palju (nt diiselgeneraatori toide, suur koormuse ümberlülitus), lülitub inverter välja.
Lahendused
- Mikrovõrkude või generaatori toite jaoks tasakaalustage generaatori laadimine
- Kontrollige võrgu kvaliteeti utiliidiga
- Võrguvälise-või hübriidsüsteemide puhul kohandage sagedustolerantsi sätteid (vajab ekspertide juhendamist)
Põhjus 7: Inverteri riistvara rike (kondensaatorite vananemine, relee keevitamine jne)
Sümptomid
Vahelduv väljalülitus ebajärjekindlate veakoodidega; võib pärast taaskäivitamist korraks töötada ja seejärel uuesti ebaõnnestuda. Kõik välised kontrollid on normaalsed.
Selgitus
Sisemised komponendid, nagu elektrolüütkondensaatorid, releed, IGBT-d, lagunevad aja jooksul. Sage üle 5-aastastel inverteritel.
Lahendused
- Proovige tehaseseadetele lähtestada või püsivara värskendada
- Parandamiseks või asendamiseks võtke ühendust tootjaga
- Kui inverter on oma kavandatud kasutusiga (tavaliselt 10–12 aastat) lähedal või juba möödas, kaaluge selle asendamist uue mudeliga
Kiire diagnostika tabel (7 põhjuse kokkuvõte)
| Põhjus | Tüüpiline viga | Kui see juhtub | Kiire kontroll |
|---|---|---|---|
| 1. Võrgu pinge | Võrgu üle-/alapinge | Keskpäeva/tipppõlvkond | Mõõtke ühenduspunktis võrgu pinget |
| 2. Ülekuumenemine | Ületemperatuur | Suvine keskpäev | Puudutage korpust, kontrollige ventilaatorit |
| 3. Madal isolatsioon | Isolatsiooni viga | Vihmased/niisked päevad | Mõõtke megaohmmeetriga alalisvoolu-maanduseni- |
| 4. Ülevool | Ülevool | Raske koormus | Ühendage koormused ükshaaval lahti |
| 5. DC liigpinge | PV ülepinge | Külmad hommikud | Mõõtke stringi avatud-vooluahela pinget |
| 6. Sagedus | Sagedus vahemikust väljas | Ebastabiilne võrk | Kontrollige võrgusageduse logi |
| 7. Riistvara | Erinevad koodid | Juhuslik | Proovige tuntud{0}}head asendust |
Tegelik juhtum: miks mu inverter igal keskpäeval komistas?
Taust: kasutaja Foshanis, Guangdongi. 3kW võrgu-seotud süsteemis. Inverter rakendub kuu aega täpselt keskpäeval.
Diagnoos:
- Kuvatud tõrge: "Grid Over Voltage"
- Keskpäeval mõõdetud võrgupinge: 256 V (lubatud: 253 V)
- Kontakt utiliit – liiga palju PV-süsteeme samal trafol
- Kommunaalteenustega reguleeritud trafo kraan; pinge langes 238V-ni – väljalülitamine peatus
Järeldus: Võrgu kõrge pinge on üks levinumaid põhjuseid, miks päikeseinverter pidevalt komistab.
Korduma kippuvad küsimused (KKK)
K1: Miks mu päikeseinverter pidevalt komistab, kuid naabri sama süsteem töötab hästi?
V: Võimalikud põhjused: teie inverteril on rangemad pingeläved; teie juhtmestik on trafost kaugemal; või teie inverteril on riistvaraprobleem.
K2: Kas ma peaksin muunduri kohe pärast väljalülitamist käsitsi taaskäivitama?
V: Pole soovitatav. Esmalt märkige üles veakood ja oodake 10{3}}15 minutit, kuni kondensaatorid tühjenevad. Kui probleem on ruudustikuga-seotud, taastub see automaatselt. Sunniviisiline korduv taaskäivitamine võib inverterit kahjustada.
K3: Miks teatab mu inverter vihmastel päevadel isolatsioonivigadest?
V: Vihm võib imbuda kaablipistikutesse või ühenduskarpidesse, vähendades alalisvoolu isolatsioonitakistust maapinnale. Tavaliselt taastub see kuivades. Kui see püsib, kontrollige veekindlat tihendit.
K4: Kas inverteri väljalülitamine kahjustab minu päikesepaneele?
V: Üldiselt ei. Väljalülitamine peatab ainult energia muundamise; paneelid tekitavad endiselt pinget, kuid koormust pole. Sage komistamine võib aga kiirendada inverteri vananemist.
K5: Mida peaksin tegema, kui mu ChuHan Technology inverter komistab?
V: Kõigepealt järgige ülaltoodud väliseid kontrolle (põhjused 1–6). Kui riistvara rike leiab kinnitust, võtke ühendust meie tehnilise toe meeskonnaga (telefon/e-post/WhatsApp). Pakume kaugdiagnostikat ja garantiiteenust.
Viimased mõtted
Järgmine kord, kui endalt küsite"miks mu päikeseinverter pidevalt komistab?", vaadake samm-sammult läbi 7 põhjust. Üle 80% väljalülitusprobleemidest tulenevad võrgupinge anomaaliatest, ülekuumenemisest või isolatsioonivigadest – sageli saab neid parandada ilma muundurit vahetamata.
Kui see juhend aitas teid, jagage seda teistega. Täiendava abi saamiseks pakub ChuHan Technology tasuta kaugtõrkeotsingut.
